Скачайте новый eCut 6

eCut 6 поддерживает все полные версии* CorelDRAW, начиная с X3. Доработанный и обновленный он стал еще удобнее, многофункциональнее и быстрее. А наличие тестового режима позволит вам оценить все функции программы до покупки.

Скачать eCut 6

Более подробно о совместимости читайте тут.

Что такое eCut?

eCut, это дополнение для CorelDraw, которое может взять на себя такую трудоемкую работу, как подготовка файлов для плоттерной/фрезерной резки, расчет стоимости выполнения работ, а так же непосредственно вывод на плоттер!

Так же программа имеет в своем арсенале функции для расчета световых вывесок, построения кассет из композитных материалов и многое другое...

Обновленный интерфейс учитывает многолетний опыт работы с клиентами и позволяет освоить программу в короткие сроки.

Основные сферы применения.

Ниже описаны основные сферы применения программы, а так же на какие функции стоит обратить внимание в каждом конкретном случае.
eCut инструмент мощный, и, конечно, нужно уметь им пользоваться, так как порой люди не догадываются, насколько полезными могут оказаться отдельные функции! А их непрямое использования так же может открыть новые возможности программы!

Компактное размещение и тиражирование объектов

К данному классу функций относятся следующие: классическая компоновка, прямоугольный раскрой, тираж.

Компоновка.

Данная функция является самым мощным инструментом для подготовки файлов для плоттерной/фрезерной резки! В течении нескольких секунд eCut может скомпоновать Ваши объекты в блоки с максимальным коэффициентом использования материала. В то время, как у простого дизайнера на это может уйти гораздо больше времени.Предустановленные профили позволят быстро освоится в программе и сразу приступить к работе.

В очередной версии очень много внимания было уделено интерфесу программы. В результате новый интерфейс делает работу с данной функцией более продуктивной. Самое главное новшество - это главное окно программы. Если раньше для просмотра результата необходимо было проделать весь процесс, то теперь результат вы можете сперва оценить в окне предосмотра, и лишь при согласии с ним применить изменения в Corel Draw. Если же результат по каким либо причинам вас неустроит, вы можете изменить параметры компоновки и проделать процесс заново, без необходимости возвращаться в среду Corel Draw.

Программа умеет разделять объекты по цветам и компоновать каждый цвет отдельно от остальных.

Очень удобная функция выбора объета-контейнера позовляет задать объект, внутрь которого необходимо скомпоновать все объекты.

Компоновка текста так же не является сложной задачей. Самое главное задать подходящие параметры и дождаться результата.

В самом последнем обновлении появилась возможность выбрать самый удачный вариант из проделанных компоновок. Это сокращает время обработки и позволяет выбрать наиболее удачный вариант исходя из параметров ТЗ.

Прямоугольный раскрой.

Функция прямоугльного раскроя является дополнительной к функции классической компоновки.
Данная функция аппроксимирует все объекты прямоугольниками. Вы можете выделить объекты разной формы и типа (даже изображения) и программа их скомпонует, считая их прямоугольными.

Не смотря на то, что все объекты будут представлены прямоугольниками, данная функция имеет один большой плюс - расстояние между объектами можно выставить нулевое! Это позволит скомпоновать обыкновенные прямоугольники таким образом, чтобы минимизировать линии реза фрезерных и лазерных машин, что очень не маловажно в мебельной индустрии и сфере оказания фрезерных услуг.

Функция работает очень быстро, поэтому число итераций можно повышать чтобы программа выбрала наиболее оптимальный.

Тираж.

Так же модуль может создавать "кресты", которые необходимы для дальнейшего удобного роспуска материала.

Работа с плоттерами/каттерами и доп. функции

К данному классу функций относятся следующие: вывод на плоттер, создание вспомогательных линий для облегчения выборки, разрезание объекта по вертикали, поиск дубликатов, пересечений и налагающихся граней, создание файлов для контурной резки (полноцветная печать с последующей резкой плоттером по напечатанному изображению).

Вывод на плоттер.

Данная функция создана для работы с плоттерами/катерами, поддерживающими коммандный язык HP/GL (DMPL), и позволяет "резать" непосредственно из-под CorelDraw.
Все, что нужно для его работы - это установленный драйвер принтера любого производителя (например, Roland), который необходим только для обмена данными.

Вы можете использовать для вывода любой из установленных дарайверов принтеров - даже сетевой.

Программа позволяет точно спозиционировать выводимые объекты, их размер, а так же сделать несколько проходов.

При желании, можно осуществлять резку отдельно по цветам.

Подготовка к резки позволяет сделать множество манипуляций с выводимыми кривыми, начиная с качества кривых и заканчивая их порядком. Так же можно воспользоваться допоплнительными опциями для уменьшения зацепов при выборке.

Программа умеет эмулировать оффсет ножа, а так же компенсировать масштаб вывода, что особенно актуально для китайских машин.

Функция резки является очень гибким инструментом и позволяет оперировать практически любым плоттером (достаточно указать его команды).

Вспомогательные линии.

Вариант соединения объектов отдельными сегментами.

Вариант описывания путей прямоугольниками.

Разделить объект.

Функция разрезания объектов по высоте или длине кривой.
Смысл данной функции - разбить длинную кривую на более мелкие отрезки, чтобы плоттер резал ее из нескольких частей.

Эта процедура позволяет оптимизировать ход ножа и способствует схождению очень длинных и сложных по форме кривых - рекомендую пользваться при резке длинных лайтбоксов, витьеватых орнаметнов и тп.

Поиск дублирующихся граней, пересечений и дубликатов.

<u>Поиск дублирующихся граней</u> -
Данная функция удаляет налагающиеся грани соседних объектов.
Частным применением можно назвать поиск дубликатов.

<u>Поиск дублирующихся граней</u> -
Функция удаляет прямые сегменты даже если они не полностью совпадают, а частично. А так же кривые сегменты в том случае, если они полностью совпадают...

<u>Поиск пересечений</u> -
Функция ищет и отмечает пересечения объектов.
Самопересечение объектов неопределяются.

<u>Поиск дубликатов</u> -
Функция ищет и удаляет дубликаты с заданной точностью.
Под дубликатами здесь подразумевается два и более абсолютно одинаковых объекта, которые лежат друг на друге и, в случае плоттерной резки, могут привести к двойному прорезанию материала на плоттере.

Создание макетов для контурной резки.

Обновленная функция, позволяющая быстро подготовить файлы для печати и последующей контурной резки.
Достаточно задать необходимые объекты в качестве печати и контура и программа автоматически подготовит файл.

Вы можете создать файл автоматически путем задания объекта печати и контура.

Либо есть возможность просто проставить печатные метки вокруг выделенных объектов.

Функции измерения параметров объектов

К данному классу функций относятся следующие: расчет периметра, площади, стоимости и машинного времени.

<u>Периметр</u> -
Данная функция позволяет с высокой точностью вычислять длину кривых - периметр объектов.
Так же вы имеете возможность определить стоимость выполнения работ с учетом указанной цены.
Так же функция показывает полное число путей, что очень важно если при формировании цены учитывается число входов (прожигов).

<u>Площадь</u> -
Данная функция позволяет с высокой точностью вычислять площадь объектов. Причем отдельно площадь внутренних и внешних путей
Обязательное условие - отсутствие самопересечений, но даже если объекты пересекаются, то площадь таких объектов можно определить с помощью значения "площадь по растру".

<u>Цена</u> -
Данная функция позволяет быстро составить смету выполнения заказа для плоттера или фрезера.
Наличие гибких парамтеров позволит приспособить данную функцию практически к любому производству.

<u>Машинное время</u> -
Данная функция позволяет с высокой точностью определить количество времени, необходимого для обработки задания на плоттере.
Другими словами - модуль считает машинное время резки выделенного блока.

Дополнительные функции

К данному классу функций относятся следующие: диоды, неон, переменные, боковой разворот.

Диоды.

Функция создана для проектирования вывесок с использованием диодов, как одиночных, так и модульных.
В новой версии добавлена такая опция, как предосмотр. Она позволяет вам увидеть результат до создания диодов в документе, что очень сильно экономит время, так как создание сотен диодов может вылиться в минуты ожидания.

Вкладка "свой объект" позволяет задать объект из документа, который будет использоваться вместо диода из фильтра.

Неон.

Переменные.

Новая функция, с выходом которой обновился весь eCut!
Главной задачей функции является размножение шаблона с заменой отдельных элементов на объект из базы данных.
Функция очень адаптивна из-за большого числа параметров, которые позволят создать именно такую коллекцию объектов, какую вам нужно.

Более подробно о работе данной функции вы можете узнать на основном сайте программы.

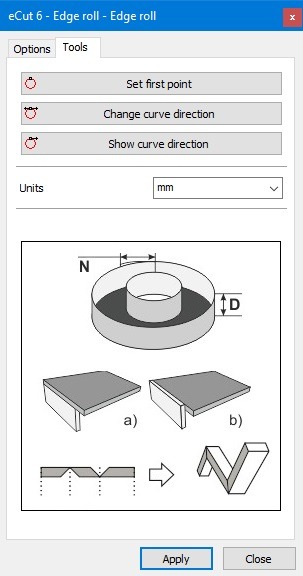

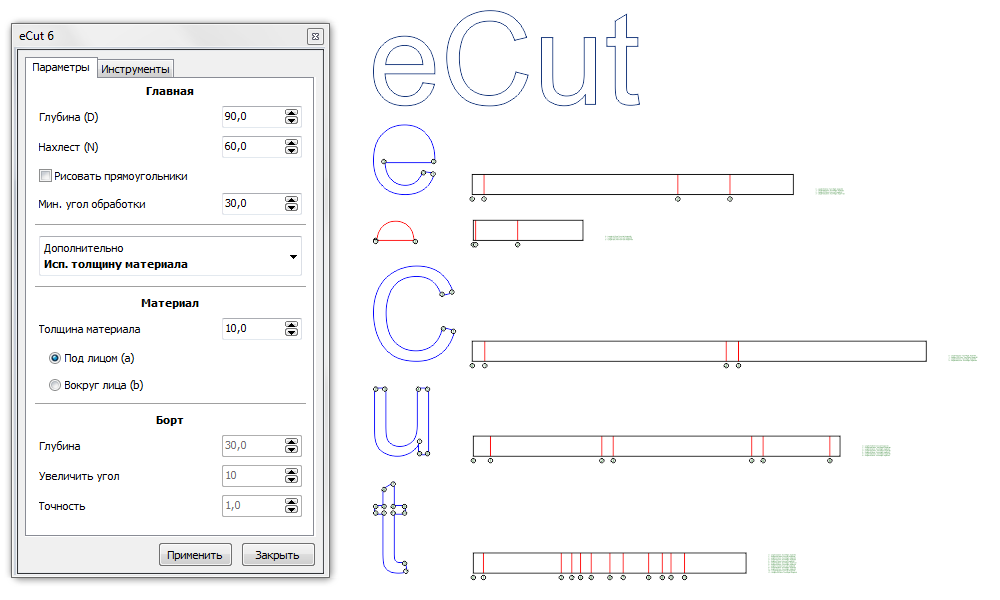

Боковой разворот.

Используйте функцию для создания бокового разворота объекта.
Основное применение - это создание шаблона для профилей типа ALS и подобных.
Вы заранее сможете подготовить боковую грань любого символа!
Программа создаст разворот, подпишет контрольные точки, а так же пометит в каком направлении нужно загибать профиль в контрольных точках!

В новой версии добавлена возможность создания борта для подгиба.
Сфера применения - аллюминий.

Эффекты

К данному классу функций относятся следующие: векторные эффекты, создание лапши и сетки, подготовка эскиза.

<u>Лапша</u> -
простая и полезная функция создания простых горизонтальных линий тремя способами.

<u>Сетка</u> -
простая функция создания сетки из вертикальных и горизонтальных линий.

<u>Эффекты</u> -
в eCut создано несколько встроенных эффектов для создания готовых контуров, которые можно выводить на плоттер.

<u>Эффекты</u> послойное вырезание объектов

CAD и CNC функции

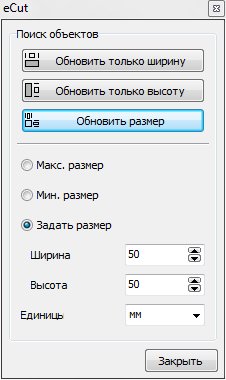

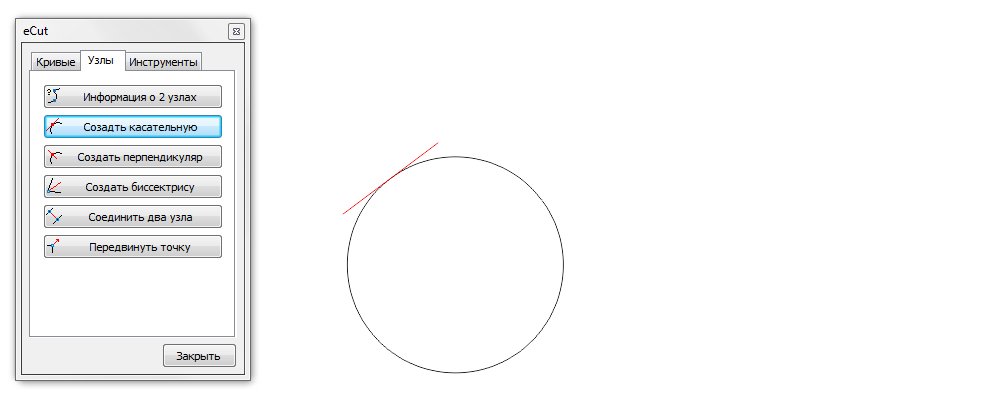

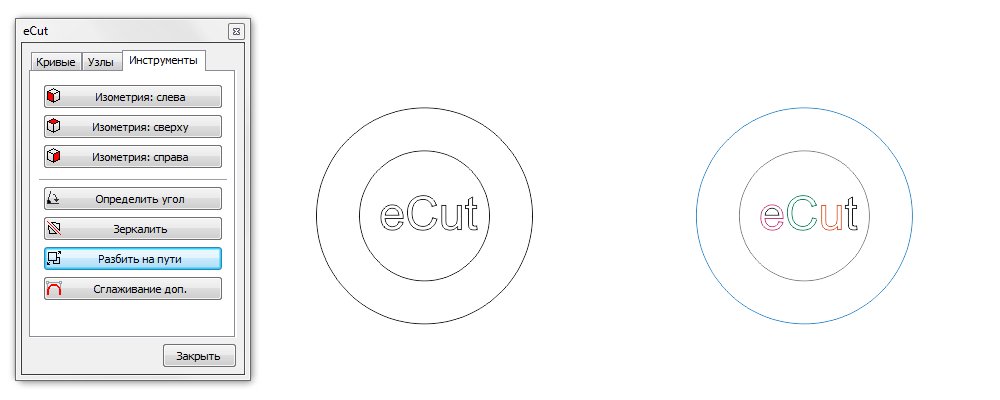

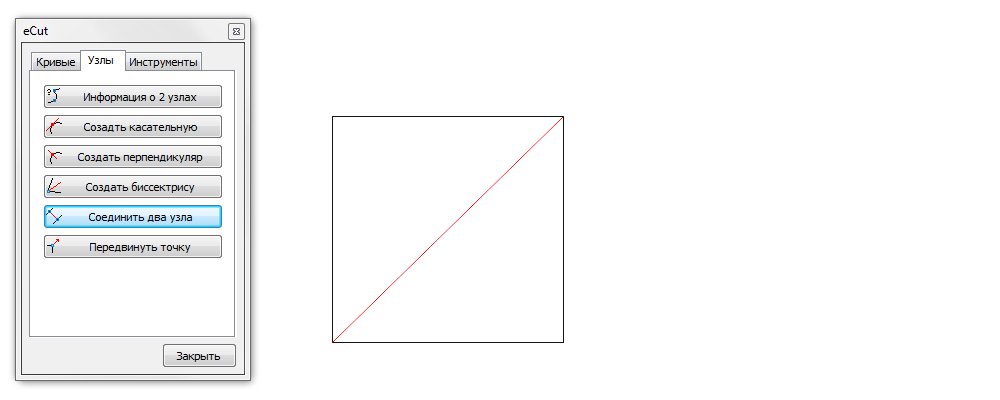

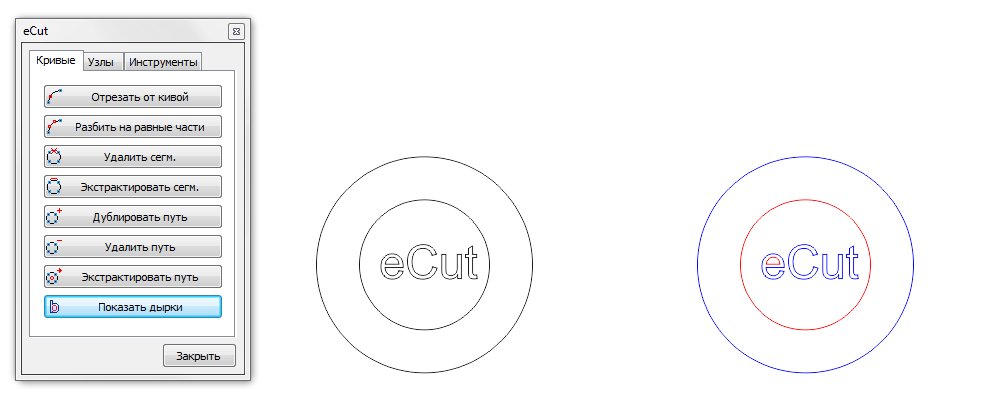

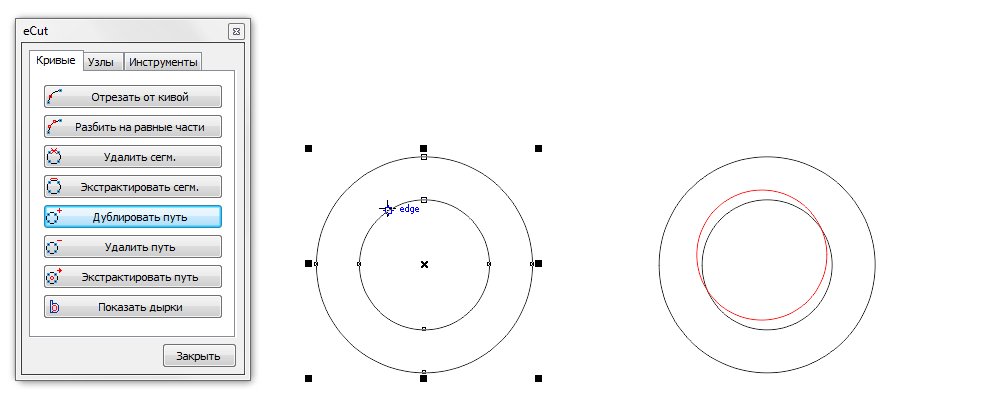

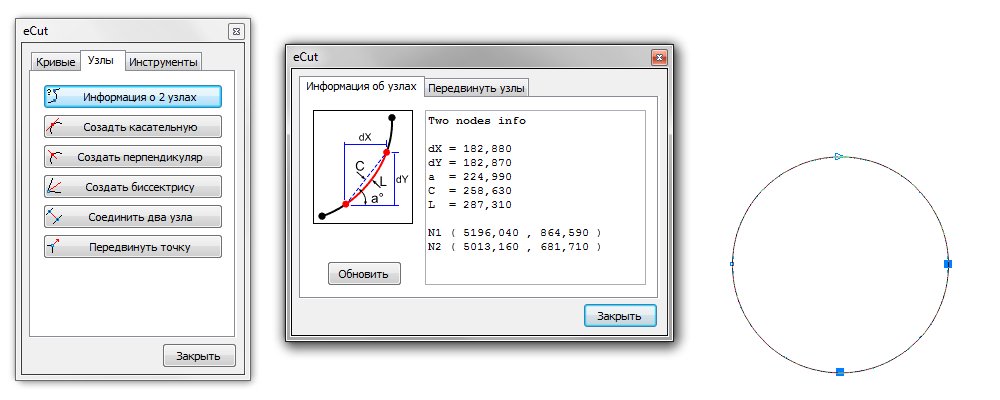

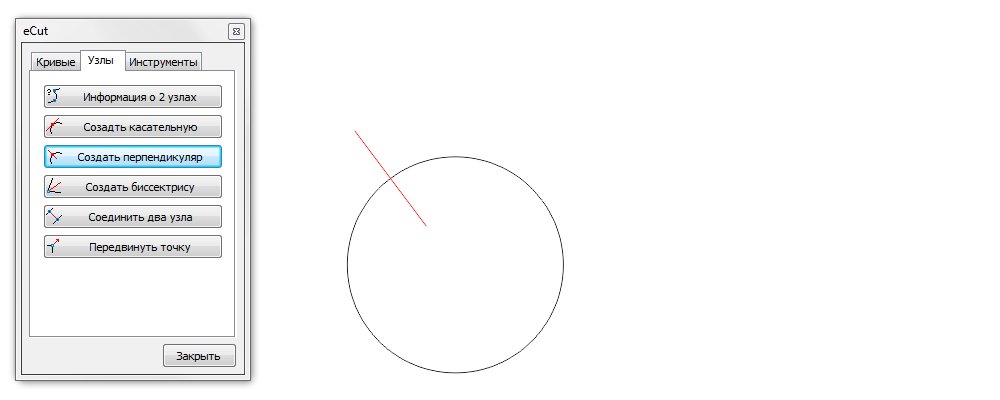

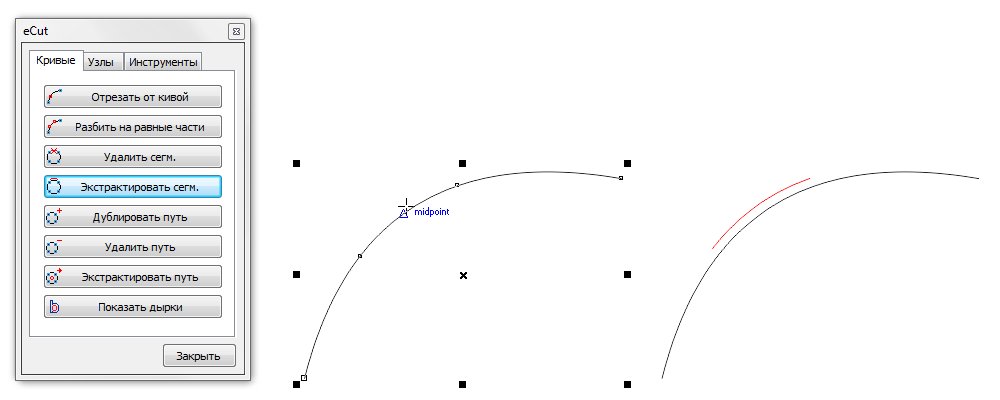

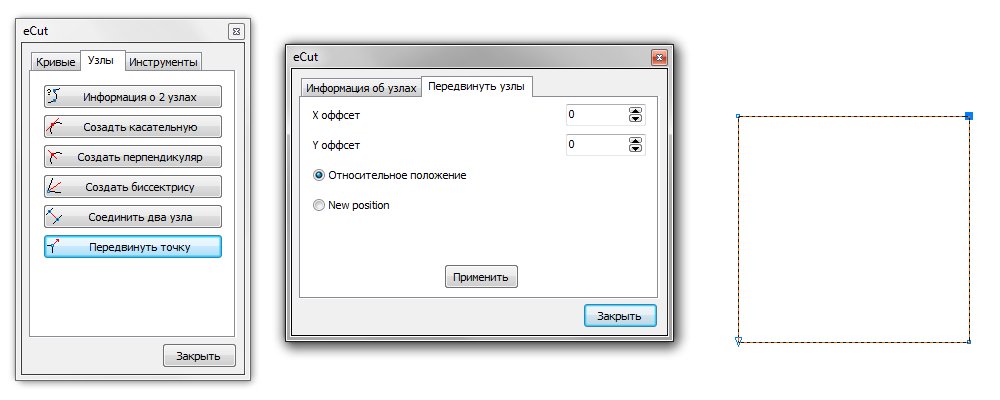

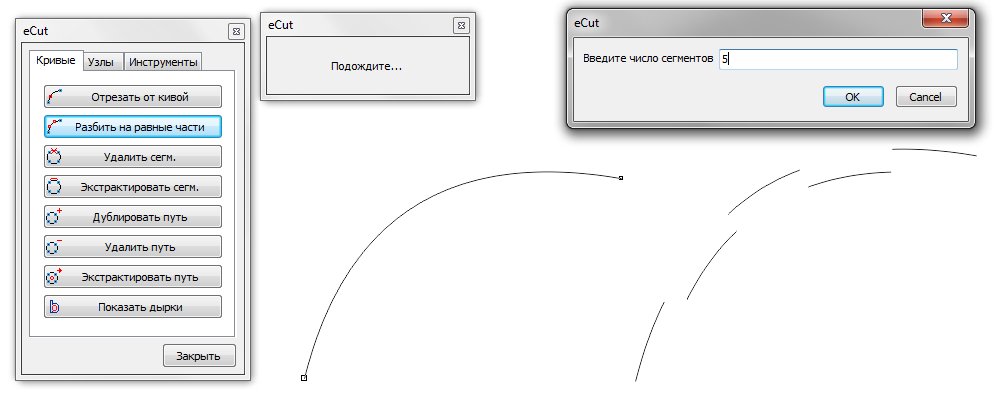

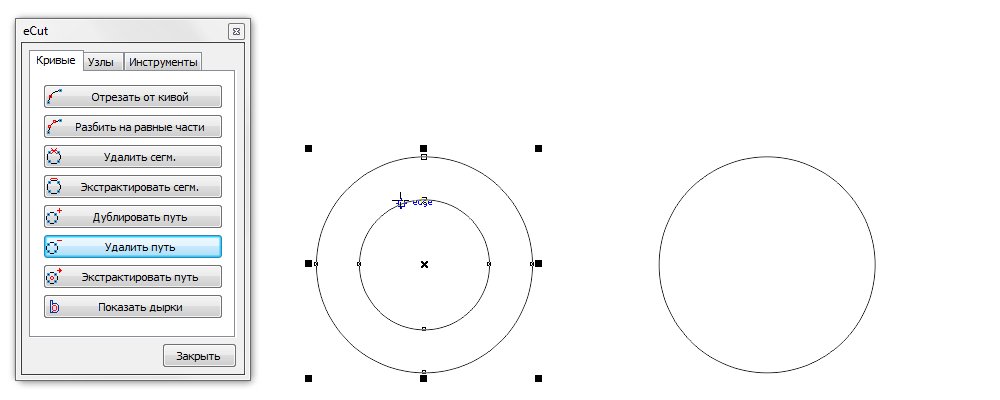

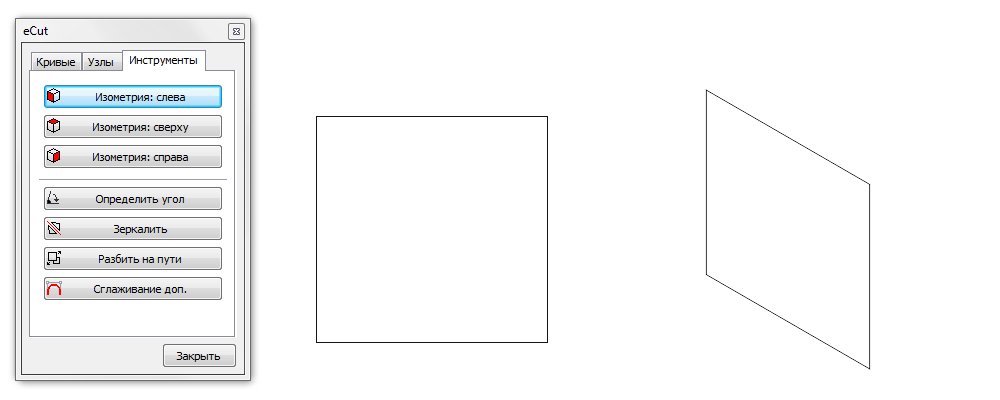

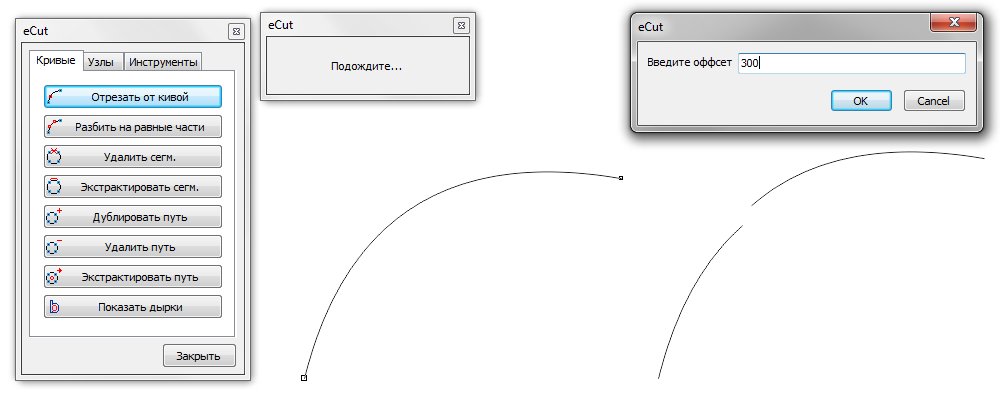

К данному классу функций относятся следующие: создание кассет из композита, умное деление, окантовка, разрезать объект, создать среднюю линию, соединить открытые пути, сгладить кривую, упростить кривую, набор CAD функций, DXF эксопрт, создание линков, относительное масштабирование, резка струной, оптимизатор пути, выравнивание, поиск объектов,выставить размер ,замена объектов.
